АВВГ-Пнг(А)-LS 3х2,5 - 0,66 кВ

Марка кабеля - АВВГ-Пнг(А)-LS 3х2,5
Номинальное напряжение - 0,66 кВ
Количество жил - 3
Номинальное сечение - 2,5 мм²
Цена - 00000,00 руб/км
Кабели силовые для стационарной прокладки, с алюминиевыми жилами, с изоляцией и наружной оболочкой из поливинилхлоридного пластиката, не распространяющие горение, с низким дымо- и газовыделением на номинальное напряжение 0,66 и 1 кВ включительно. С числом жил от 1 до 5, сечением от 1,5 до 240 мм2.

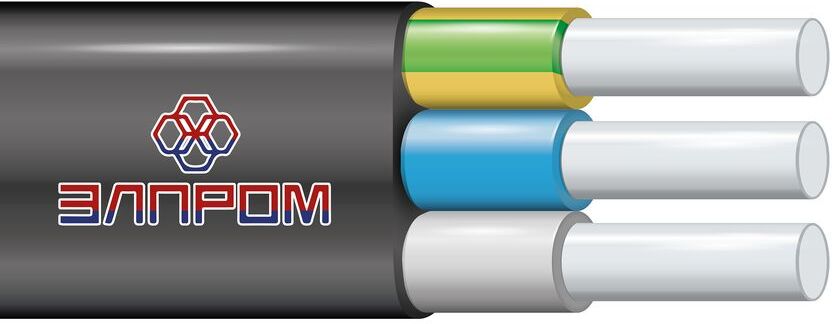

Элементы конструкции:
1. Токопроводящая жила - алюминиевая, однопроволочная, круглой формы, 1-го класса по ГОСТ 22483.
2. Изоляция - из поливинилxлоридного пластиката с низким дымо- и газовыделением.
3. Оболочка - из поливинилxлоридного пластиката с низким дымо- и газовыделением.

Технические характеристики:
Вид климатического исполнения кабелей УХЛ, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 °С до 50 °С.
Относительная влажность воздуха при температуре 35 °С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке: одножильные не менее 10 наружных диаметров; многожильные не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать:
для кабелей с алюминиевыми токопроводящими жилами 30 Н/мм2 сечения жилы;
для кабелей с медными токопроводящими жилами 50 Н/мм2.
Не распространяют горение при одиночной прокладке.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С.
Предельная температура нагрева жил по условиям не возгорания при коротком замыкании не более 350 °С.
При монтаже и эксплуатации кабелей следует руководствоваться правилами электроустановок, правилами технической эксплуатации и правилами технической безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором. Допустимые токи нагрузки рассчитываются по ГОСТ Р МЭК 690287-1-3-2009 кабели электрические. Расчет номинальной токовой нагрузки. Для утилизации кабелей и упаковочных материалов необходимо обращаться в специализированные организации, имеющие лицензии по переработке отходов. Материалы конструкции кабеля при установленных температурах хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Строительная длина кабелей устанавливается при заказе.

Транспортирование и хранение:
Транспортирование и хранение кабелей должны соответствовать требованиям ГОСТ 18690 и условиям ОЖ2 по ГОСТ 15150. Срок хранения кабелей под навесом не более 5 лет, в закрытых помещениях не более 10 лет.

Гарантийные обязательства:
Изготовитель гарантирует соответствие кабелей требованиям технических условий, при соблюдении потребителем условий транспортирования хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации - 5 лет, но не позднее 6 месяцев с даты изготовления. В случае обнаружения неисправности кабеля необходимо обратиться на завод-изготовитель. Срок службы 25 лет с даты изготовления кабелей.

Область применения:
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в ре жиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
